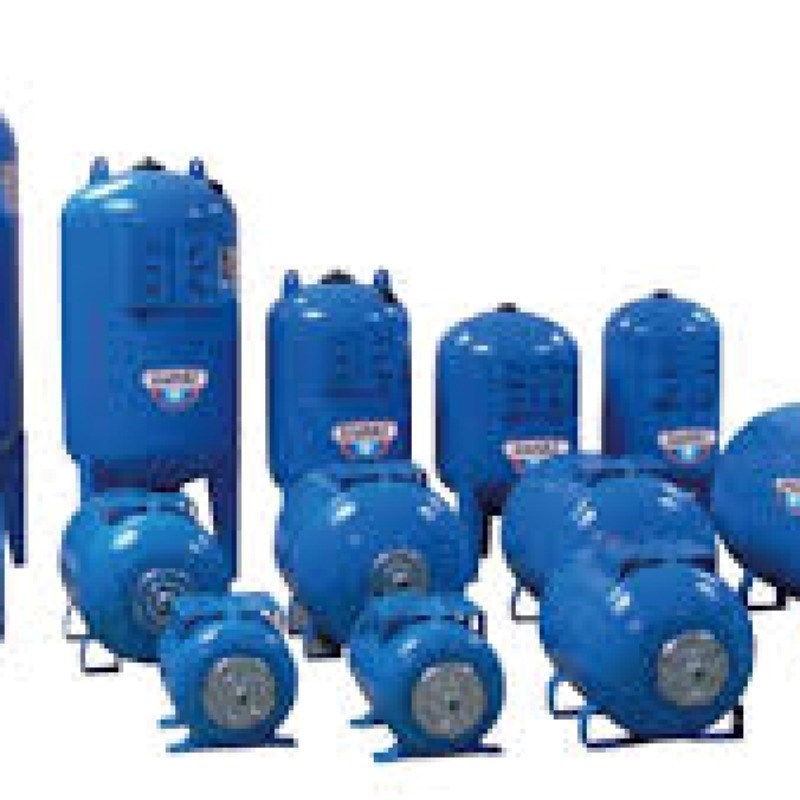

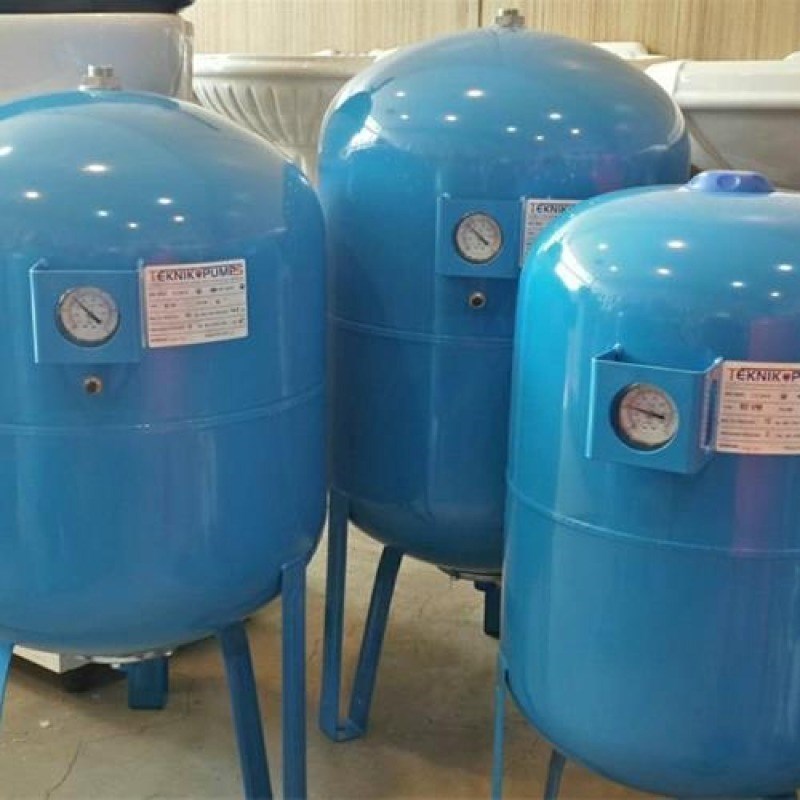

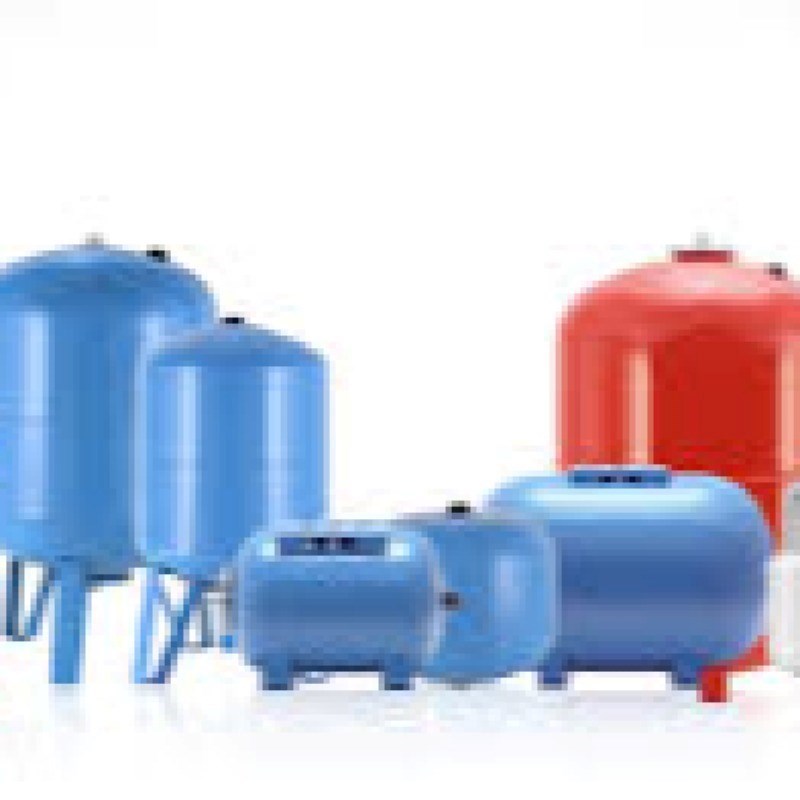

منبع تحت فشار 24 لیتر الی 1000 لیتر

توضیحات منبع تحت فشار 24 لیتر الی 1000 لیتر

منابع تحت فشار با نام های سرج تانک (Surge Tank)، منبع دیافراگمی، مخزن ضربه گیر، مخزن پمپ آب و یا مخزن تحت فشار پمپ آب و منبع انبساط بسته نیز شناخته می شوند.

در این منابع آب و هوا در داخل منبع در تماس با هم قرار دارند، که این امر سبب فشرده شدن هوا در داخل منبع می گردد و در صورت نیاز با فشار هوا آب وارد سیستم می شود. از این منابع در سایزهای بزرگتر از 1000 لیتر استفاده می شود. حجم مخزن از رابطه زیر محاسبه می شود:

Vt = (1.25 * Qm * (P1  10)) / (4 * Z * (P1 - P2))

Vt = حجم مخزن دیافراگمی (متر مکعب)

Qm = دبی (متر مکعب در ساعت) (Qmin  Qmax) / 2))

P1 = فشار ماکزیمم (متر)

P2 = فشار مینیمم (متر)

Z = حداکثر تعداد دفعاتی که الکتروپمپ می تواند استارت و استاپ انجام دهد (کارخانه سازنده ارائه می دهد.).

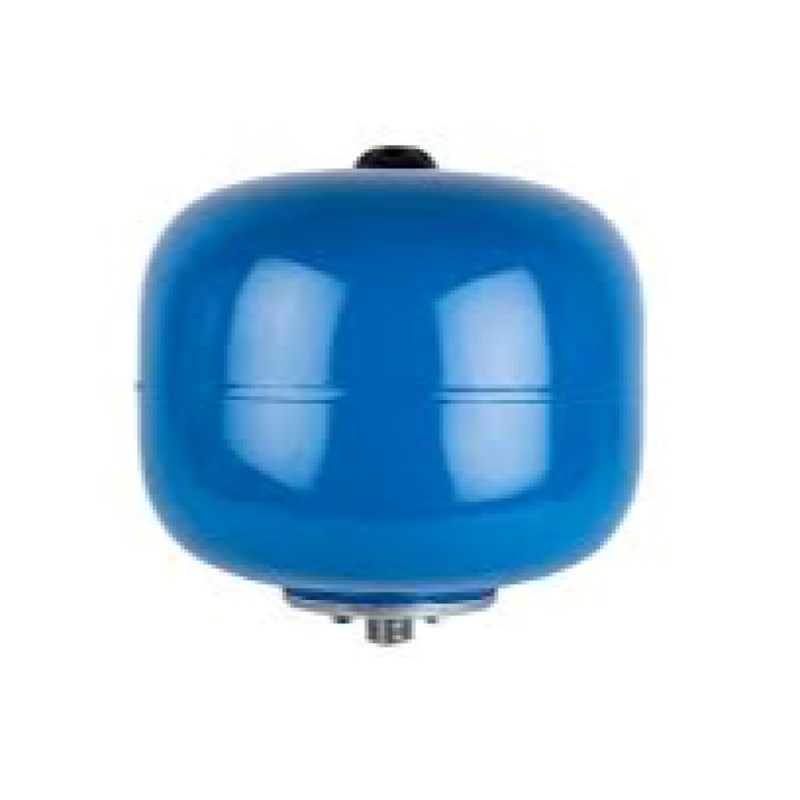

منبع با دیافراگم لاستیکی

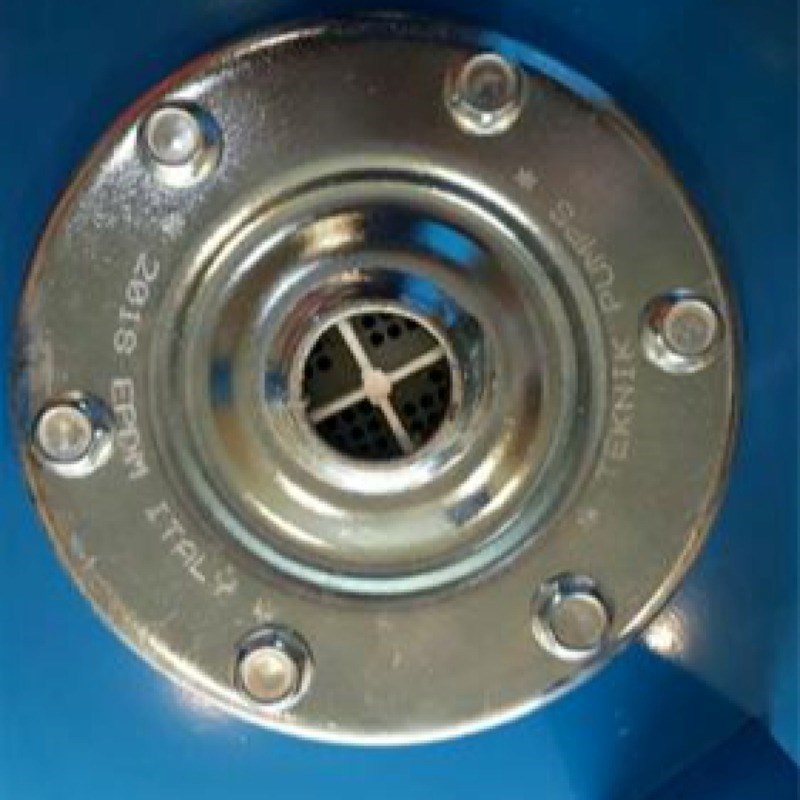

در این نوع از منابع آب و هوا با هم در تماس نیستند و آب در داخل ممبران لاستیکی قرار می گیرد. تیوپ های آن معمولا از جنس EPDM ساخته می شوند و اگر پمپ جهت تامین آب آشامیدنی مورد استفاده قرار گیرد باید از نوعی باشد که به هیچ وجه آب را آلوده نکند. حجم منبع از رابطه زیر محاسبه می شود:

Vt = (Qm / (4 * Z)) * (1 / (1 - ((P2 - 2) / P1)))

(پارامترها و واحد های آن همانند فرمول قبل تعریف می شود.)

همان طور که از رابطه ها مشخص است، هر چه اختلاف بین فشار مینیمم و ماکزیمم بیشتر شود به مخزن کوچکتری نیاز است.
