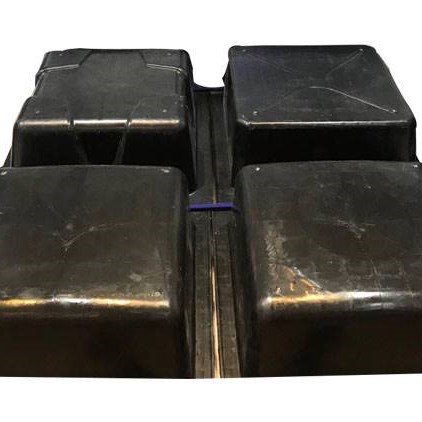

قالب سقف وافل

توضیحات قالب سقف وافل

دال وافل یک المان سازه ای است که روی آن مسطح بوده و یک سیستم شبکه مانند در سطح پایینی خود دارد. دال وافل معمولاً نازک است. خطوط سطح پایینی به صورت عمود بر هم هستند و چند ضلعی های با عمق یکسان را شکل می دهند. دال وافل در هر دو جهت دارای آرماتورهای تقویتی است. سقف های متشکل از دال وافل پایداری بیشتری دارند و به همین جهت برای دهانه های بزرگ مناسب هستند.وافل یکطرفه بهترین جایگزین اقتصادی و اجرایی تیرچه بلوک ، تا دهانه ۸/۵ متر حذف تیرچه دوبل ، کاهش مصرف میلگرد و بتن و وزن سقف است. برای دهانه های بیشتر از ۸/۵ متر که وافل یک طرفه جوابگو نیست از قالب وافل دوطرفه استفاده می شود.
مزایای سقف و قالب وافل:
1 . حذف انواع بلوک و تیرچه های پیش ساخته.
2 . حذف تیرچه دوبل به دلیل اجرای تیرچه درجا و عدم محدودیت در استفاده از سایز میلگرد در تیرچه.
3. حذف مراحل و هزینه های ساخت تیرچه پیش ساخته، حمل و نقل، انبار کردن و انتقال به طبقات.
4. عدم نیاز به جابه جایی خاموت و شکستن بتن سر تیرچه و سهولت در میلگرد گذاری سقف.
5. امکان نصب ورق برای ساپورت های تاسیساتی در کف تیرچه، قبل از بتن ریزی.
6. به دلیل سبک بودن قالب و مدولار بودن آن، زیرسازی ساده و کم هزینه و اجرای سریع تر با کیفیت بالاتر نسبت به سقف های متداول.
7. استفاده از سقف سازه ای به عنوان سقف نمایان (اکسپوز) و حذف نازک کاری در مشاعات و پارکینگ.
8. ایمنی در اجرا، حریق و زلزله.
9. امکان عبور تاسیسات از داخل سقف و در پی آن کاهش هزینه کف سازی و بار مرده سقف، همچنین افزایش فضای مفید.
10. اجرای اقتصادی دهانه های بزرگ.
11. ممان اینرسی و صلبیت بالا به دلیل بتن ریزی یکپارچه سقف که نتیجه آن کاهش قابل توجه لرزش سقف خواهد بود.
12. نظارت دقیق به مصرف و آرایش میلگرد تا لحظه قبل از بتن ریزی.
13. مطابق با آیین نامه های معتبر ایران و جهان.
14.قالب های وافل جزء قالب های غیرماندگار برای سقف هستند که این امر امکان استفاده مجدد از قالب ها را فراهم میکند و هزینه ها را کاهش میدهد.15. به دلیل غیر ماندگار بودن قالب و امکان بازیافت آن، حافظ محیط زیست و سرمایه ملی خواهد بود.
16. سبک بودن قالب که در کارگاه توسط یک نفر قابل حمل است.
